　　注1：本文涉及到的运放经确认是一个折叠式输入，class AB输出，使用电阻配置为闭环增益负一的运放。

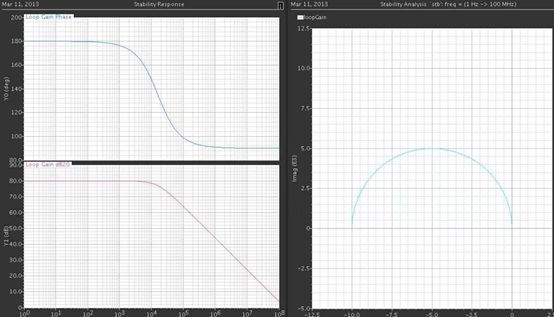

　　注3：由于某些“你懂的”原因，图片只能拍照，米乐M6官方入口无法截取高清图。特补上另一个图片，这个图片来自于文末Designer guide网站。

　　电路上来说，确实是负反馈。如果相位从零开始，那么低频时，岂不是正反馈？对于仿真器，如何计算的，大家是怎么理解的呢？

　　这个问题来源应该是内部补偿的minor loop还在导致的，如果没有minor loop，stb仿真就不会出现这种问题。。。。stb用的Middlebrook那个double injection方常常出现这个问题，大家好像都忽略这个问题，没看见谁去深究过这个主要是Middlebrrok的文章太难懂了...

　　第一，spectre的STB仿真时基于“Middlebrook方法”，仿真时将输入与输出断开，引入交流源，得到Tv=Vy/Vx 。第二，在反馈环路引入电流源ix、iy，Ti=iy/ix

　　仿真时假定Tv=T=LG。对于CMOS工艺，低频gate阻抗无穷大，ix≈0，Ti∞，所以T≈Tv。高频时，由于有漏电流，Ti不断减小，T≠Tv。所以在低频是得到的LG是一致的，高频时会有一定区别在Ti大、Tv比较小情况下，由于spice是单独计算Ti和Tv。若Tv非常小，spice计算出来的TV与实际值会有δTv的差值，经过很大的Ti放大后，米乐M6官方入口最终得到的环路增益会有很大的误差值。

　　反正我估计这篇论文，包括我在内的大多数人看了也只能是知其然，但不知道其所以然。还是解释不了为何某些corner会从0度开始，反正从我直觉上猜测是因为里面还有个小环路导致的。。。对于multi-loop的loop gain我也一直有些confuse，因为很明显stb在不同地方加probe仿出来的phase margin是不一样的，因为断的位置不一样确实也是不同的loop，如果按照middlebrook这个理论怎么更好的去解释呢？

　　所有3-stage及以上的opamp论文都不看loop gain，稳定性就只看close-loop gain的极点是不是在左半平面，可以判断是否稳定，但是close-loop gain是告诉不了你margin还有多少的，因此文章通常都是看阶跃响应的ripple来估算。从mason定理来讲，不管你in/out是哪个点，close-loop gain的分母永远是一样的，米乐M6官方入口也就是说闭环极点是唯一的，所以稳定性也是确定的。所以感觉上stb仿真不管在哪里加probe，即使仿出来的phase margin有的大有的小也没关系，反正都会是稳定的。随便举个例子，可能在某个地方断环稳定性的PM随pvt corner变化5070度之间，在另一个地方断环PM在3540度之间，其实都是正确的，不要因为phasemargin不够大而非要强行把后一个值也要做到60度，可能他值不大但是variation也比较小。

　　尤其是在做哪种leapfrog的filter的时候，可能某些结构在某些地方断环的话，即使理想opamp也可能phasemagrin只有40度而已，这不代表opamp有问题，而是因为这些极点可能是filter的intrinsic pole @瓜在stb断环时通常大家习惯在高阻地方断环，也是为了Ti≈0，更简单。但照理讲Ti即使不等于0也是可以的。或者不说是断环吧米乐m6平台官方版，就是指stb probe放的位置。
